本酒店有线电视系统设计方案

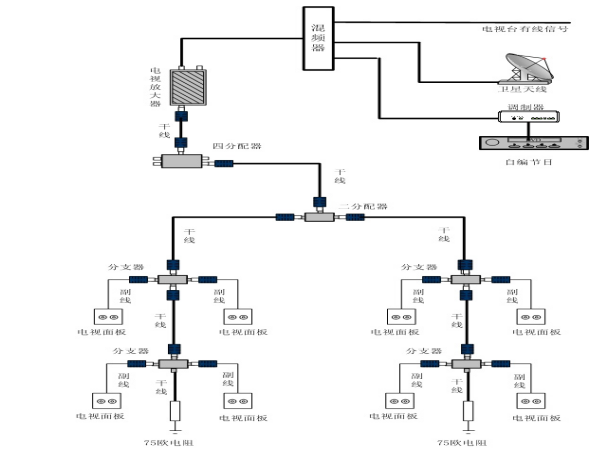

1、有线电视系统的组成

有线电视系统一般由三部分组成：前端部分，干线部分和分配部分。

1）、前端部分

前端部分提供有线电视信号源，设备主要有混频器, 卫星接收设备等。有线电视信号源可以有各种类型，物业有线电视输出端是主要来源，根据需要，用户如果有自办节目，或者要接收市有线电视台以外的卫星电视都要设置卫星接收设备和混频器，如果当卫星接收的频道与有线电台播放的频道有冲突的时候，应将卫星接收频道加频道转换器，转换到1～64频道中某一空余频道，如果制式不同还必须加制式转换器，最后与有线电视系统一起混频后传向用户电视系统。本系统设计不包括自办频道部分，即没有考虑混频器等设备，而是把物业有线电视信号直接输入电视放大器。

2）、干线部分

传输干线的组成除了必不可少的同轴电缆外，还有干线放大器为了增加传输距离，就要增加串接放大器的数目，这样必须会带来对系统信号载噪比和交调的影响。为了使这些影响减少到最小程度，就要恰到好处地使用好放大器。通常干线中的放大器的输出电平控制在80dBuV-100 dBuV之间，目地是减小对交调的影响。为了减小对载噪比的影响，对干线放大器输入电平不宜太低，所以干线放大器的增益通常控制在20dB左右。

3）、分配部分

分配系统部分的设备包括分配器和分支器。分配器属于无源器件，作用是将一路电视信号分成几路信号输出，规格有二分配器、三分配器、四分配器等。分配器可以相互组成多路分配器，但分配出的线路不能开路，不用时应接入75欧的负载电阻。分配器的主要技术指标是分配损失、分配隔离度及驻波比。
分支器的作用是将电缆输入的电视信号进行分支，每一个分支电路接一台电视机。它有一个主路输入端，一个主路输出端和若干个分支输出端构成，分支器都是串接在干线上。分支器的主要技术指标有插入损耗、分支损耗、分支隔离度、驻波比及反向隔离度。按每层平面电视机的布局，可以组成分配――分支的树型系统结构，经由二、三、四分配器分别组成二、三、四分别输出；也可以组成分配――分配――分支输出的结构，但不建议采用三级分配器的结构。
分支器有一分至四分支器，分支器的分支端直接接到终端用户的电视面板上，电视机端的输入电平按规范要求应控制在60～80dBmV之间，在用户终端相邻频道之间的信号电平差不应大于3dB，但邻频传输时，相邻频道的信号电平差不应大于2dB，我们将根据此标准采用不同规格的分支器。
