一、方案介绍：

根据贵单位的需要及实际情况，该系统设计思路定位成集中供电型860MHz邻频传输系统，系统的总容量100套(PAL-D)电视信号，入户电平65±3dB，初期系统节目数量定为20套(根据需要可增加其它节目内容)。数字卫星接收机完全符合DVB-S标准，采用意法ST处理器，具有高灵度信号接收功能；调制器采用内嵌式微机控制电路，图像中频、伴音中频、射频本振均采用PLL锁相。

二、系统设计依据：

本有线电视系统以国家有关标准为依据，参考国内和研究了国内若干个城市有线电视系统的先进技术资料及经验，并结合贵单位的实际情况，设计出符合贵单位特点的有线电视系统。

系统设计的主要技术指标的依据如下：

1、 GY/T106-92

《有线电视系统技术规范》

2、 GB50200-94

《有线电视系统工程技术规范》

3、 GB/T50311-2000

《建筑与建筑群综合布线系统工程设计规范》

4、 GB6510-86

《30MHz-1GHz声音和电视信号的电缆分配系统》

5、 GBJ

《民用建筑电缆电视工程技术规范》

6、 GB7401-87

《彩色电视图像质量主观评价方法》

三、本系统功能特点

1）、向用户传输N套（PAL-D）高清晰数字卫星电视模拟信号，也可以在N套节目的基础上增加自办节目。

2）、网络通过光缆可以实行远距离传输，图像清晰、流畅。

3）、系统容量大，传输节目多。

四、广播电视系统组成及指标分配：

1、系统组成

系统主要由信号源、机房前端、干线传输、分配放大、同轴电缆分配网络组成。

2、指标分配：

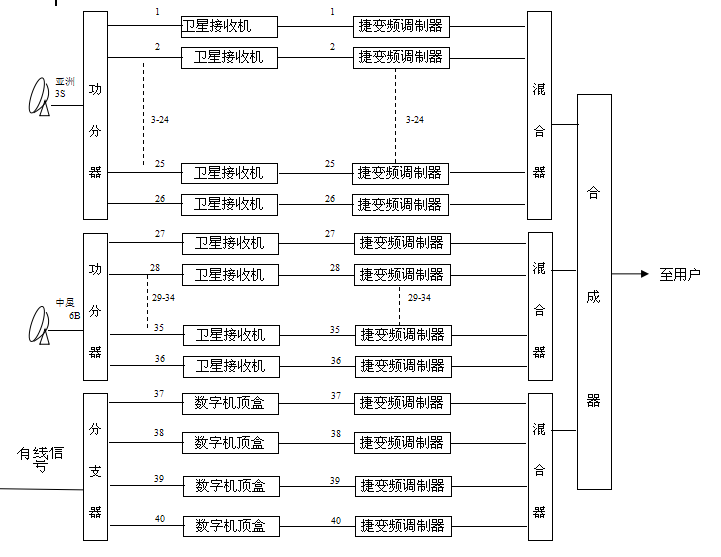

五、系统组成框图：

六、主要设备选用

1、PBI-4000MUV 广播级全频道捷变式邻频调制主机
（入网证书编号：011040100427）
（3C证书编号：2003020815000065）
是专业级的全频道870MHz捷变式邻频电视调制器，采用高可靠性残留边带滤波器，中频调制信号处理方式；双重PLL 频率锁定，性能稳定可靠；射频放大采用进口模块组件，非线性失真小，确保高输出电平；其带外寄生输出抑制度大于 60dB（若外加频道滤波器，可大于70dB）；微电脑CPU控制，可编程100个频道，两位LED频道显示；有断电记忆功能，具有频率微调功能，最大微调频率范围可达±4MHz，射频输出电平高达115dBμV，有极好的音频及视频线性度；可独立或与PBI-3000MC, 2500MB, 2000MB调制器或其它品牌的调制器组成中大型的CATV系统，尤其可用于CATV系统的扩容和节目的增加。

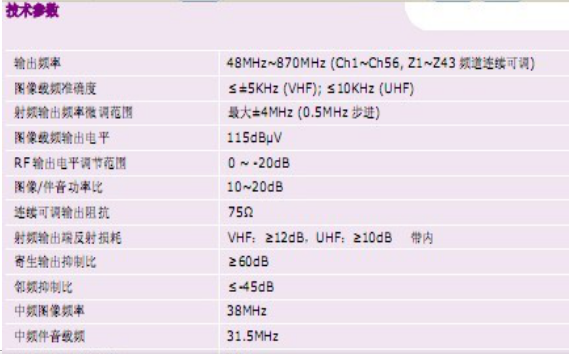

技术参数：

输出频率： 48MHz~870MHz（Ch1~Ch56，Z1~Z43频道连续可调）

图像载频准确度：≤5KHz（VHF）;小于等于10KHz（UHF）;

射频输出频率微调范围：最大4MHz（0.5MHz步进）

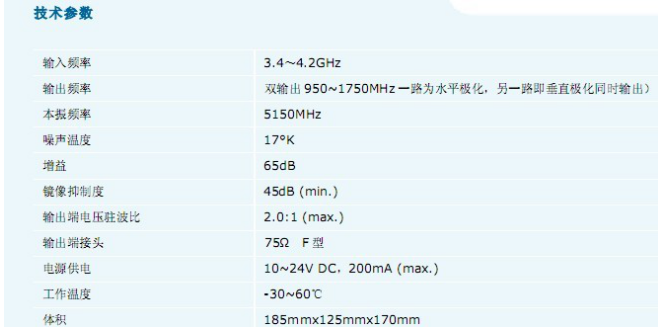

2、高频头Turbo-2200（C波段）

Turbo-2200 工程专用C波段单本振宽带双极化双输出馈源一体化高频头，可完全满足CATV前端和个体接收单站同时接收双极化卫星信号的需求。由于卫星信号的双极化输出是由密封在高频头体内的两块电路独立完成，因此信号基本没有损耗，从而保证同时接收到完美的双极化卫星信号。此外，还有宽带工作频率（3.4GHz~4.2GHz）高隔离度，超低相位噪声等的特点，特别适合于MPEG-2/DVB卫星数字电视节目的接收。

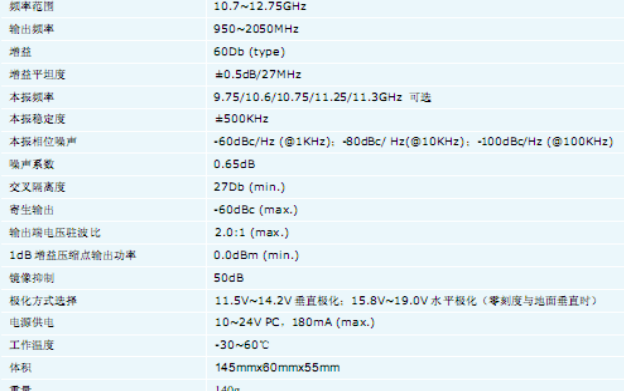

3、高频头Gold-1040（Ku）

Gold-1040(Offset)和Gold-1040PF（Prime    Focus）工程专用）Ｋｕ波段双极性单输出馈源一体化高频头，具有高灵敏、高增益、低噪声系数、低相位噪声等特点，完全适合卫星数字电视接收要求；Gold-1040(Offset)偏馈式高频头，适用于Ｋｕ偏馈式天线；Gold-1040PF（Prime Focus）中心聚焦式高频头，适用于中心聚焦式前馈天线使用（已增加馈源环并配备夹具），Gold-L040采用静电喷涂的高质塑料外壳，典雅、美观；已完全通过国家专业机构检测认证，均已大量广泛应用于CATV前端系统和家用卫星接收单站中。

4、PBI十六路混合器

4016C 无源十六路频道混合器,宽工作频率范围、高稳定、低驻波、低插损、高隔离度；具有良好的电磁屏蔽性，能很好地满足各种类型邻频有线电视系统的配套要求。

5、P BI卫星接收机

DVR-1000 工程专用数字卫星电视接收机，采用STi-5518/5118/5105/5119芯片，完全符合广电总局颁发的标准和MPEG-2&DVB-S标准，并已预存了国内大量的数字压缩的卫星电视节目，具有图文接收功能，PID手动输入功能，断电记忆功能和EPG节目指南显示功能；采用增强式OSD中英文屏幕显示菜单和QPSK解调一体调谐器，门限低；有网络和转发器自动搜索功能，可方便卫星数字电视信号的接收；且应用最新型软、硬件结合技术，保证长期稳定可靠的运行。其功能齐全，操作方便，画面品质一流，完全满足中国CATV前端卫星数字电视接收的各项要求，是各种有线电视前端系统不可或缺的高稳定的CATV前端卫星数字电视接收机。

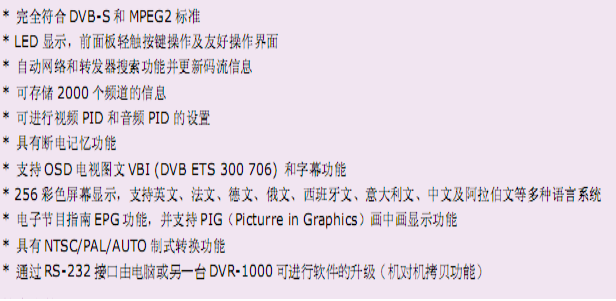

特性：

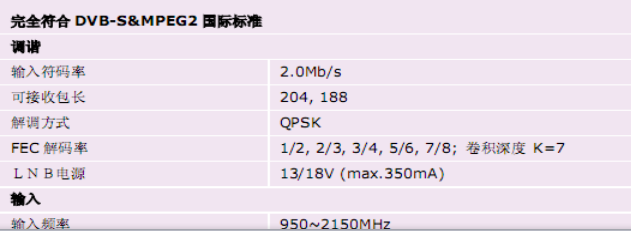

技术参数：

6、光接收机（杰士美8912-4N）

光接收器件和RF放大模块均采用进口器件，保证了整机的高性能指标及高可靠性。工作带宽为750MHz或860MHz，可扩展光纤回传功能。满足CATV系统开展各功能服务需求。均衡、衰减插件导引槽结构、施工方便。整机采用开关电源供电，温升小适应电压范围宽，可靠性高，交流220V和交流60V供电可选。具有光功率显示电路，发光二极管直接显示光接收功率大小，便于用户使用维护。精美压铸铝合金外壳，表面达克罗处理，耐腐蚀能力强、防辐射干扰性能高。

7、双向干线放大器（杰士美4735HHRA-PDD）

该系列放大器适宜在HFC网和同轴电缆网络系统中用作干线延长放大器。是有线电视网升级换代中的理想备选机型。精美铸铝外壳，表面达克罗处理。  吊线式设计，安装方便。  具有防水、防辐射干扰功能，适合户外架设。 具有反向回路功能，可视需要安装反向电路模组。 采用原装进口Philips模块，性能指标优。带一路桥接输出口，可构成桥接分支或分配输出，安装灵活方便；组合式模组设计，可依不同的功能需要搭配不同的模组，最适多功能网升级、改造，施工、维护方便快捷、插拔式防高压雷击装置，保证系统正常工作及维护方便。

8、供电器（杰士美）：

· 采用磁饱和稳压变压器及特殊电路设计。

· 电源可靠性高，具有防雷、短路保护、过载保护等功能。

· 额定功率余量大、工作噪声低。

· 金属外壳、优良的屏蔽与散热。

· 翻盖面板设计、操作方便。

9、分支分配器：

设　备　清　单

本方案根据点多分布较广以及将来扩容节目等要求，特采取光缆传输，光缆传输的光波于无线电波一样也是一种电磁波，只不过它的波长比无线电波的波长短得多，或者说它的频率非常之高，光纤是光导纤维的简称。它可以引导一定波长的光在其中传播。当电视信号被调制到光信号上时，便可以将电视节目沿光导纤维传送至远方。

利用光纤维传送电视节目具有频带宽、容量大、损耗低、失真小、抗干扰能力强、可靠性高、铺设方便、维护简单等优点，而且还能进行信息的双向传输，对于早日进入信息高速公路时代，具有重大意义，利用它可以解决远距离点对点的信号传输。

示意图：
